Ausdehnungsgefäße 5 bis 24 Liter [INTEWA]

Ausdehnungsgefäße
Ausdehnungsgefäße werden bei Druckerhöhungsanlagen eingesetzt, um die Schalthäufigkeit zu begrenzen. Dies erhöht die Lebensdauer und verringert den Energieverbrauch. Zudem werden bei schnell schließenden Verbrauchern oder ungünstig verlegten Druckleitungssystemen Druckstöße minimiert. Gasdicht mit Butylblase, nur max. 2 % Druckverlust/Jahr mit Luftfüllung (nach DIN 4807/3 sind 24 % zulässig, kein Stickstoff erforderlich). Dies bedeutet deutlich geringere Wartungsintervalle.

Technische Daten der Ausdehnungsgefäße
  • Betriebstemperatur: max. 45 °C
  • Behälteranschluss: 1“ AG
  • Blasenmaterial: Butylkautschuk
  • max. Betriebsdruck: 8 bar
  • Membranvordruck P0: P0 = Pe – 0,5 bar

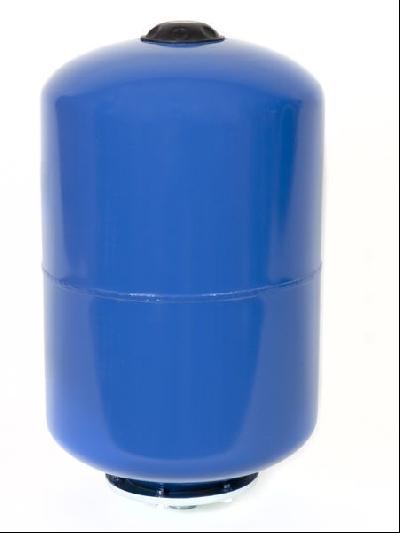

    Abb.: Ausdehnungsgefäße Bauart AG-05 bis AG-024

    • Grobdimensionierung der Gefäßgröße V
  • V = 0,33 x QmaxA x (pa + 1) / ((pa – pe) x S x N)
  • Puffervolumen ca.: VPuffer = V (1- pe / pa ), falls p0 = pe
  • QmaxA: Volumenstrom im Auslegungspunkt
  • N: Pumpenanzahl
  • S: Schalthäufigkeit (z.B. 20/h)
  • pa: Ausschaltdruck
  • pe: Einschaltdruck
  • p0: Vordruck

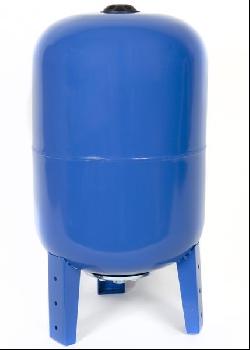

    Abb.: Ausdehnungsgefäße Bauart AG-050 bis AG-500

    • Montage, Installation und Wartung
    Ent­lüf­tungs­hahn und Ab­sperr­ven­ti­le zu War­tungs­zwe­cken in­stal­lie­ren.

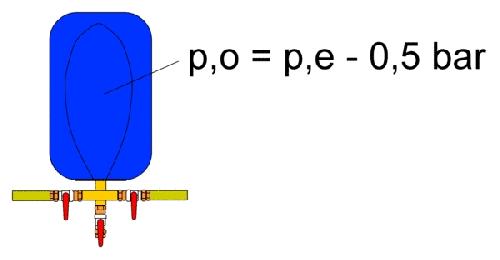

    Abb.: Grafik Ausdehnungsgefäße

    Weitere Informationen finden Sie unter: Technisches-Merkblatt PDF
    PDF Datei öffnen! Technisches-Merkblatt PDF
    Zubehör oder Produktnah:
    | Rainmaster Favorit - Komplettzentralen zur Regenwassernutzung [INTEWA] | Tauchmotorpumpen für Entwässerungsmaßnahmen [INTEWA]


     Download | Versandkosten/Zeit | Produktbewertung | Unsere Warenkorb-Rabatte auf alles!
    Artikel Ø mm Tiefe / Höhe mm Anschluss Zoll Temperaturbereich Einsatzdruckbereich HerstellerNr.
    EAN
    ShopNr.    		 Preis incl. Mwst.
    Ausdehnungsgefäß 5 Liter
    150
    300
    1.0 AG
    -10 - +100 °C
    0-8 bar
    		200086
    4251173101469
    167
     65.45 EUR/Stck
    incl. Mwst, zzgl. Versand (1.80Kg) Lieferzeit: 5-10 Werktage
    Ausdehnungsgefäß 24 Liter
    260
    440
    1.0 AG
    -10 - +100 °C
    0-8 bar
    		200087
    4251173100936
    167
     142.80 EUR/Stck
    incl. Mwst, zzgl. Versand (4.50Kg) Lieferzeit: 5-10 Werktage
