Nachspeiseeinheiten mit RAINMASTER D 24 oder Schwimmerschalter [INTEWA]

Nachspeiseeinheiten mit RAINMASTER D oder Schwimmerschalter

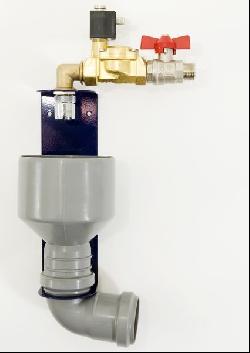

Bei Systemen mit Unterwassermotorpumpe kommen die anschlussfertigen INTEWA Nachspeiseeinheiten zur DIN - gerechten Trinkwassernachspeisung zum Einsatz. Die Nachspeiseeinheit wird mit einem flexiblem Druckschlauch und Überwurfverschraubung an die Trinkwasserleitung angeschlossen. Je nach Ausführung öffnet ein Schwimmerschalter oder der Sensor vom RAINMASTER D, der in der Zisterne installiert wird, bei Regenwassermangel das langsam schließende 24 V DC-Ventil. Über einen sogenannten „Freien Auslauf“ nach DIN EN1717 wird Trinkwasser bedarfsgerecht in die Zisterne über eine Rohrleitung nachgefüllt.

Die Nachspeiseeinheiten werden komplett inkl. Wandschellenbefestigung, Trichter, Auslaufschlauch und Montagematerial in zwei Versionen ausgeliefert:

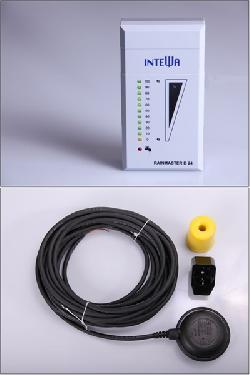

Nachspeiseeinheit mit Füllstandsanzeige RAINMASTER D 24 SMV-24-1/2-RMD-24

Bestellbezeichnung: SMV-24-1/2-RMD-24

Betriebsspannung: 24 V, DC









Nachspeiseeinheit mit Schwimmschalter SMV-230-1/2-SCHW

Bestellbezeichnung: SMV-230-1/2-SCHW

Betriebsspannung: 230 V, AC / 50 Hz

Aufbau mit System
Als Bei­spiel fin­den Sie in der Zeich­nung links den gän­gis­ten Auf­bau für ein Sys­tem mit Nach­spei­se­ein­heit. Im Ge­gen­satz zur RAIN­MAS­TER Re­gen­was­ser­zen­tra­le ist dar­auf zu ach­ten, dass der Über­lauf rückstau­si­cher an das Ent­wäs­se­rungs­sys­tem an­ge­schlos­sen wird, da eine of­fe­ne Rohr­ver­bin­dung zwi­schen Zis­ter­ne und Kel­ler be­steht. An­sons­ten be­steht die Ge­fahr, dass durch diese Ver­bin­dung Was­ser aus dem Kanal im Falle eines Rück­staus in den Kel­ler ein­dringt.

Montage, Installation und Wartung
Die IN­TE­WA Nach­spei­se­ein­hei­ten mi­ni­mie­ren die In­stal­la­ti­ons­zeit. Eine fal­sche Mon­ta­ge des Frei­en Aus­lauf nach DIN EN­1717 ist aus­ge­schlos­sen. Die Nach­spei­se­ein­heit ist ober­halb der so­ge­nann­ten Rück­stau­ebe­ne zu in­stal­lie­ren. Die Rück­stau­ebe­ne ist in der Regel die Stra­ßen­ober­kan­te.

Die Oberkante des Trichters muß > 20 cm (3) oberhalb der Rückstauebene sein.

Es muss zusätzlich ein ausreichend dimensionierter Notüberlauf vorhanden sein.

Die Nachspeiseleitung (1) frostsicher über eine Zulaufberuhigung in die Zisterne führen

Eine Unterwassermotorpumpe fördert das Wasser zu den Verbrauchern (2).

Abb.: Montagegrafik

Nachspeiseeinheit mit 230 Volt Schwimmerschalter

Während der Installation in der Zisterne ist der Netzstecker zu ziehen.

Der Schalthub wird durch die Position des Einstellgewichts auf dem Kabel festgelegt.

Nach dem Einbau den ungehinderte Schwenkbereich des Schwimmerschalters kontrollieren.

Abb.: Grafik Nachspeiseeinheit mit Schwimmerschalter
