Rainmaster D 24 [INTEWA]

Zisternenfüllstandanzeige mit integriertem Steuerausgang
Der RAIN­MAS­TER D 24 ist eine Füll­stand­an­zei­ge für Was­ser­tanks bis 3 m Was­ser­tie­fe. Er kann an be­lie­bi­ger Stel­le im Haus mon­tiert wer­den und ist eine gute Er­gän­zung für die RAIN­MAS­TER Fa­vo­rit Re­gen­was­ser­wer­ke. Bei Re­gen­was­ser­an­la­gen mit Un­ter­was­ser­mo­tor­pum­pe steu­ert er gleich­zei­tig ein Ma­gnet­ven­til zur Trink­was­ser­nach­spei­sung in eine Zis­ter­ne. Das Trink­was­ser läuft dann über einen so­ge­nann­ten „Frei­en Aus­lauf” nach DIN EN­1717 in einen Trich­ter und von dort über ein Rohr in die Zis­ter­ne.

Aufbau mit System
Die Mes­sung des Füll­stan­des er­folgt ka­pa­zi­tiv über ein ro­bus­tes, ka­pa­zi­ti­ves PT­FE-Sen­sor­ka­bel. Die­ses wird neben dem Schwim­mer­schal­ter­ka­bel des RAIN­MAS­TER Eco Re­gen­was­ser­werks ein­fach von oben in den Tank ge­hängt.

-

Automatische Kalibrierung
Die Mes­sung des Füll­stan­des er­folgt beim RAIN­MAS­TER D 24 ka­pa­zi­tiv über ein spe­zi­el­les, ka­pa­zi­ti­ves PTFE Sen­sor­ka­bel. Die­ses wird ein­fach von oben in den Tank ge­hängt. Die Ein­stel­lung auf die je­wei­li­ge Zis­ter­nen­hö­he und den Mess­be­reich er­folgt über eine di­gi­ta­le Ka­li­brie­rung mit­tels zwei­er Tas­ter. Der Schal­t­hub für die Nach­spei­sung über ein Ma­gnet­ven­til ist mit ca. 2,5 % des Mess­be­reichs vor­de­fi­niert, so dass der Trink­was­ser­zu­fluss be­darfs­ori­en­tiert er­folgt. Die Nach­spei­se­funk­ti­on ist zeit­über­wacht, so dass eine Fehl­funk­ti­on die Nach­spei­sung au­to­ma­tisch sperrt. Eine au­to­ma­ti­sche Schutz­funk­ti­onschal­tung ver­hin­dert die Ven­til­ver­kal­kung durch re­gel­mä­ßi­ges kurz­zei­ti­ges Öff­nen des Ven­tils für we­ni­ge Se­kun­den.

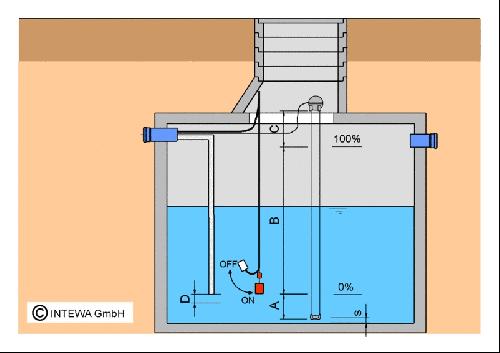

Abb. Grafik: S: Abstand Gewicht vom Boden (ca. 5-10 cm) / A: Abstand des 0%-Niveaus vom Sensorkabelende / B: Anzeigebereich 0-100% / C: min. 20 cm Sicherheitsabst. vom max. Wasserstand / D: min. 10 cm Sicherheitsabst. zur Ansaugung

-

Technische Details

• Anzeigengerät: Gut sichtbare Anzeige über LEDÂ’s von 0 bis 100 %
• LED Anzeige des Nachspeisepunktes
• Nachspeiseschaltpunkt in beliebiger Höhe einstellbar
• Steuerleitungskabel: 20 m (bis 80m verlängerbar), ∅ 6 mm / 3 x 0,5 mm²
• Sensoreinheit: Sensorgehäuse (dm x H): 90 x 57 mm
• Betriebsspannung: 15 V DC
• Sensorkabellänge: 3 m (kürzen bis auf 1,2m zulässig)
• Netzanschluss: 110-230 V AC / 50-60 Hz (Steckernetzteil)

  Abb.: Sonsordose und -kabel

  Weitere wichtige Informationen finden Sie unter: Montagehinweise PDF


-
